CPS系列密封錘式縮分破碎機

  • 所屬分類:采制樣破碎設備
  • 瀏覽次數:610次
  • 發布時間:2024-07-02
  • 產品簡介:CPS系列密封錘式縮分破碎機用于煤炭、電力、冶金、化工、地質等行業煤或其他中等強度、硬度物料試樣的制備。
  • 在線咨詢全國熱線
    0392-2190686

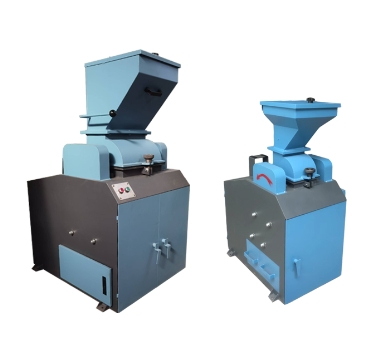

    CPS系列密封錘式縮分破碎機

    一、   概述

    CPS系列密封錘式縮分破碎機,是依據GB474-1996《煤樣的制備方法》和GB/T211-1996《煤中全水分的測定方法》及電力煤炭兩行業共同起草的《商品煤質量檢驗方法》等國家標準的相關要求,研制開發的新型破碎縮分一體化設備。其主要特點:整體設計合理,結構緊湊,適應水分大;制樣速度快,生產效率高,使用壽命長;操作、維護、清掃均十分方便。全系統密封、粉塵泄露少、性能穩定、噪音低,改善了制樣工作的條件,是化驗制樣升級換代的理想設備。廣泛用于煤炭、電力、冶金、化工、地質等行業煤或其他中等強度、硬度物料試樣的制備。

    二、工作原理

    本機破碎系統采用沖擊式破碎原理,當物料進入破碎機內,受到轉子錘頭的擊打,將物料擊碎;機器腔內的物料與內壁相互撞擊,也加速了破碎速度。破碎后的物料通過篩篦孔進入縮分系統。

    縮分系統由四分器及二分器組成,縮分器作水平方向往復運動即切割物料??s分器的格槽朝兩個方向出料,將切割的物料進一步分割,使一部分收取,一部分舍棄。這樣連續不斷,達到在物料的不同部位有規律地采取若干點,使所制取的試樣能代表全部送入機器的物料。

     三、結構概述特征

    破碎縮分機由進料斗、破碎裝置、縮分裝置、縮分減速裝置、電動機、電器控制系統、接料斗、機座等組成。操作方便省力,試樣制備快捷。進料與出料裝置與為全密封結構,破碎機啟動前將物料加入進料斗內,加蓋密封,接樣器插入機體內,這樣就形成了全密封系統。

    主軸兩端的皮帶輪和飛輪,與轉子體的中心線對稱布置,當錘頭一側磨損超過極限時,可將錘頭顛倒后安裝繼續使用。這樣就延長了機器的使用壽命。

    上、下機殼的閉合,掀開采用鉸鏈聯接,鎖緊采用手輪旋緊。

    四分器和二分器分別用兩根固定在機座前端內側的導桿支持,并可沿導桿滑動。

    縮分器減速裝置在機器右側,由皮帶輪、圓柱齒輪副組成。在大齒輪(偏心輪)的小軸上裝有連桿,連桿的另一鍛與四分器項聯。連桿為可調整性,通過調整可使破碎機下料口與四分器的相對位置。

    接通電源后,先檢查主軸運動方向與箭頭所指方向一致。

    破碎粒度由篩網控制,CP-180X150型配有Φ15、Φ8、Φ5三種圓孔篩板,其出料粒度分別為<13毫米、<6毫米、<3毫米;用戶如有特殊要求可在訂貨合同中注明篩板的具體孔徑。

     四、主要技術性能

    序號

    項   目

    單位

    CPS180X150

    CPS250 X360

    1

    轉子直徑

    mm

    180

    250

    2

    轉子長度

    mm

    150

    360

    3

    進料粒度

    mm

    <50

    <150

    4

    出料粒度

    mm

    ≤11-3(可調)

    ≤13-3(可調)

    5

    縮分比


    1:8

    1:2,1:4,1:8,1:16

    6

    生產率

    Kg/h

    600-300

    1100-1800

    7

    配用

    電機

    破碎功率

    KW

    Y90-4   1.5

    4KW

    轉速

    r/min

    1400

    1400

    8

    外形尺寸

    Mm

    900×700×1300

    900×1000×1600

    9

    機器重量

    kg

    200

    400

     五、操作方法及安全注意事項

    本機使用電源為50Hz/380V的三相交流電源,該機已配備電動機啟動保護器,用戶還可以加配電機保護電路,以保護電機的正常使用,閘門開關應安裝在距機器2-3米處,接好地線。異常

    開機前應檢查各種緊固件有無松動,傳動皮帶松緊程度,工作前必須空運轉1-2分鐘,檢查轉子回轉方向是否與箭頭標注方向一致,機器有無異常聲響,確認無異常后,方能開始工作。初次工作時,先用較少的物料試工作,然后再投入正式工作。

    制樣時,首先將物料加入進料斗內,加蓋密封后,按下啟動保護器按鈕,待機器運轉正常,再將進料斗閘門手柄緩慢打開,使料樣均勻進入破碎機腔內。

    停機時,必須將進料斗內的料樣全部經破碎機破碎完畢后,再停止電機運轉。清理機器及破碎腔時,務必將進啟動保護的電源斷開。破碎機傳動皮帶的松緊度調節,可用扳手調整電動機托板的調節螺桿。

    進入破碎機破碎的物料,須注意檢查,嚴防金屬異物或易爆雜物,如雷管混入料樣中,以免發生意外事故。

    要經常檢查縮分系統的減速機構,減速齒輪根據使用情況經常加油;格槽斗的滾輪磨損嚴重時,及時更換新輪。經常檢查縮分比的誤差,如誤差相差太大時,請檢查原因并及時排除。格槽如有堵塞現象請及時清理。

    本機加料斗與進料斗的容積比為1:1.5,操作人員可根據料樣的多少,逐漸加入進料斗內,每當加料斗內的一批料樣破碎完畢后應及時停機,抽出接樣器,將試樣倒出,然后按上述步驟循環作業,直止料樣全部破碎完畢。

    主軸兩端的軸承潤滑,可根據運轉情況,經常加注適量的潤滑脂。啟動電路的使用參見有關電路說明書。

     六、常見故障及排除方法

    故 障

    原 因

    排除方法

    機器通電后不運轉

    1、電源不通或電壓過低


    2、電機燒壞

    2、更換電機

    運轉時物料反濺、不小料

    1、運轉方向不對

    1、更換運轉方向(將電源線三相中其中兩相對調)

    2、給料粒度超過規定要求

    2、排除超大粒度物料

    3、給料水分太大

    3、烘干物料再制樣

    運轉時有異常聲響

    1、物料中有金屬異物

    1、清除金屬異物

    2、錘頭與銷軸磨損摩擦篩板

    2、更換轉子總成

    4、機器各部件松動

    3、對松動部件加以緊固

    運轉時物料粉外泄

    各結合面、密封部位、密封件破損

    更換泄露部位密封件

    物料縮分比與1:8相差較大

    1、四分器和二分器與破碎機下料口位置不正確

    1、調整四分器和二分器與下料口相對位置

    2、四分器和二分器的格槽有異物堵塞

    2、清除四分器和二分器格槽內堵塞的異物

    3、物料水分太大堵塞格槽

    3、可在45℃以下烘干后再制樣

    4、縮分器傳動機構磨損

    4、更換縮分器及傳動機構磨損機件



    CPS系列密封錘式縮分破碎機

    技術參數:

    序號

    項   目

    單位

    CPS180X150

    CPS250 X360

    1

    轉子直徑

    mm

    180

    250

    2

    轉子長度

    mm

    150

    360

    3

    進料粒度

    mm

    <50

    <150

    4

    出料粒度

    mm

    ≤11-3(可調)

    ≤13-3(可調)

    5

    縮分比


    1:8

    1:2,1:4,1:8,1:16

    6

    生產率

    Kg/h

    600-300

    1100-1800

    7

    配用

    電機

    破碎功率

    KW

    Y90-4   1.5

    4KW

    轉速

    r/min

    1400

    1400

    8

    外形尺寸

    Mm

    900×700×1300

    900×1000×1600

    9

    機器重量

    kg

    200

    400
